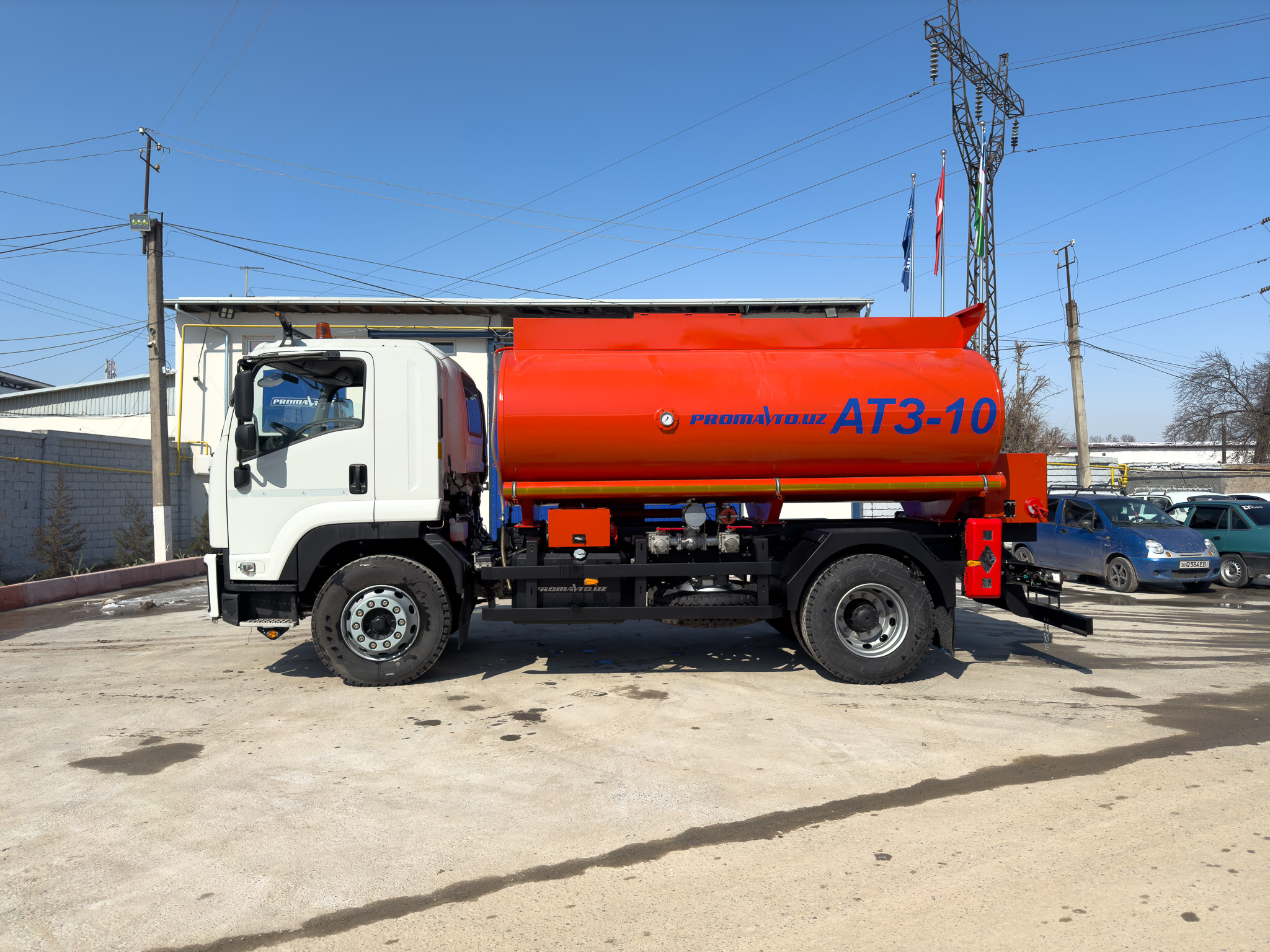

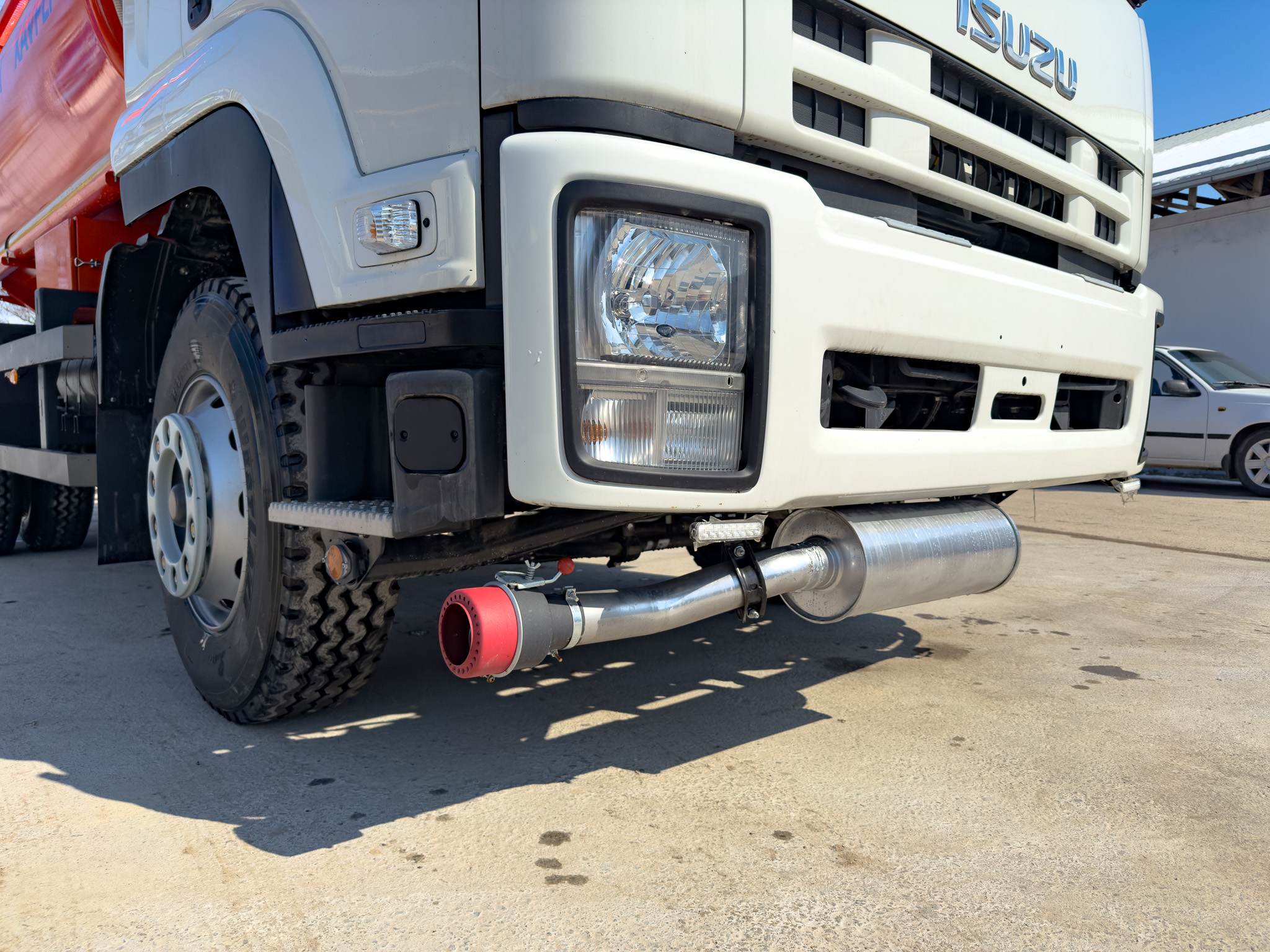

«Автотопливозаправщик АТЗ-10м3» на шасси ISUZU FVR34K.

Основное шасси

ISUZU FVR34K.

Наименование продукции

«Автотопливозаправщик 10 м3» на шасси ISUZU FVR34K.

Назначение

Для забора горючего топлива с нефтебазы и транспортировки его до места назначения.

Основные параметры машины

«АТЗ 10 м3» на базе шасси ISUZU FVR34K.

Технические данные и параметры

Цистерна односекционная. В сечении имеет форму «эллипс». Наполнение цистерны осуществляется через верхний люк автомобиля и с помощью самовсасывающего вихревого насоса. Внутри цистерны имеются перегородки (волноломы), волноломы делят цистерну на сообщающиеся отсеки. Конструкция волноломов, а также их количество обеспечивает необходимую прочность цистерны, конструкция волноломов обеспечивает возможность очистки внутренней поверхности цистерны от загрязнения, а также не препятствует наполнению цистерны.

Материал цистерны – сталь толщиной не менее 4мм.

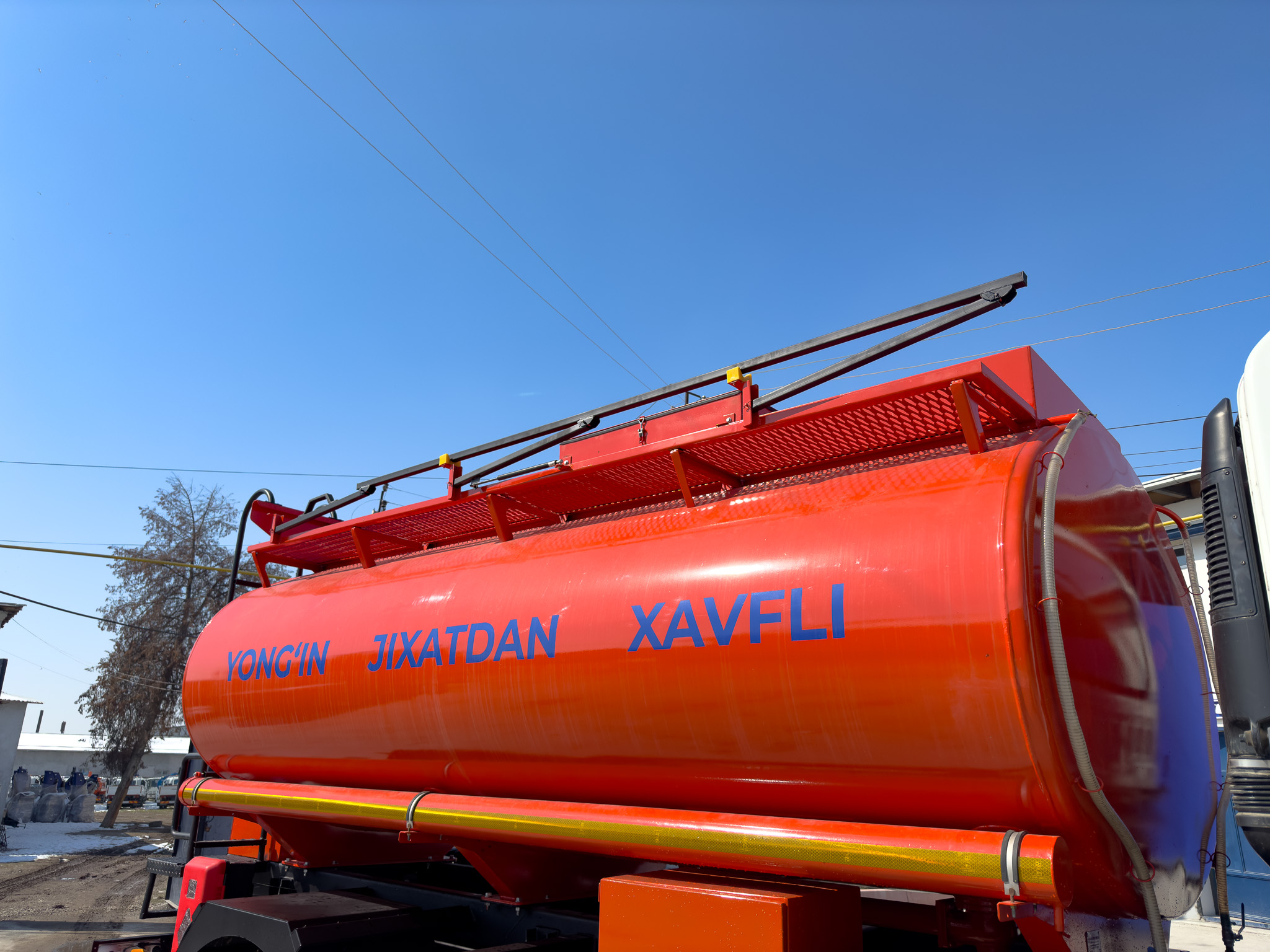

В верхней части ёмкости установлен люк и площадка для обслуживания. Люк предназначен для заполнения и контроля заполнения нефтепродукта.

В верхней части цистерны также расположен экологический короб. Предусмотрены дренажные сливы, выведенные в район задней части цистерны и имеют запорную арматуру.

Цистерна оборудована донным клапаном с возможностью управления им снаружи цистерны. По бокам цистерны установлены пеналы, в которых находятся раздаточные рукава. Пеналы для шлангов крепятся к ёмкости кронштейнами и закрываются крышками. Длина шлангов 4 метра.

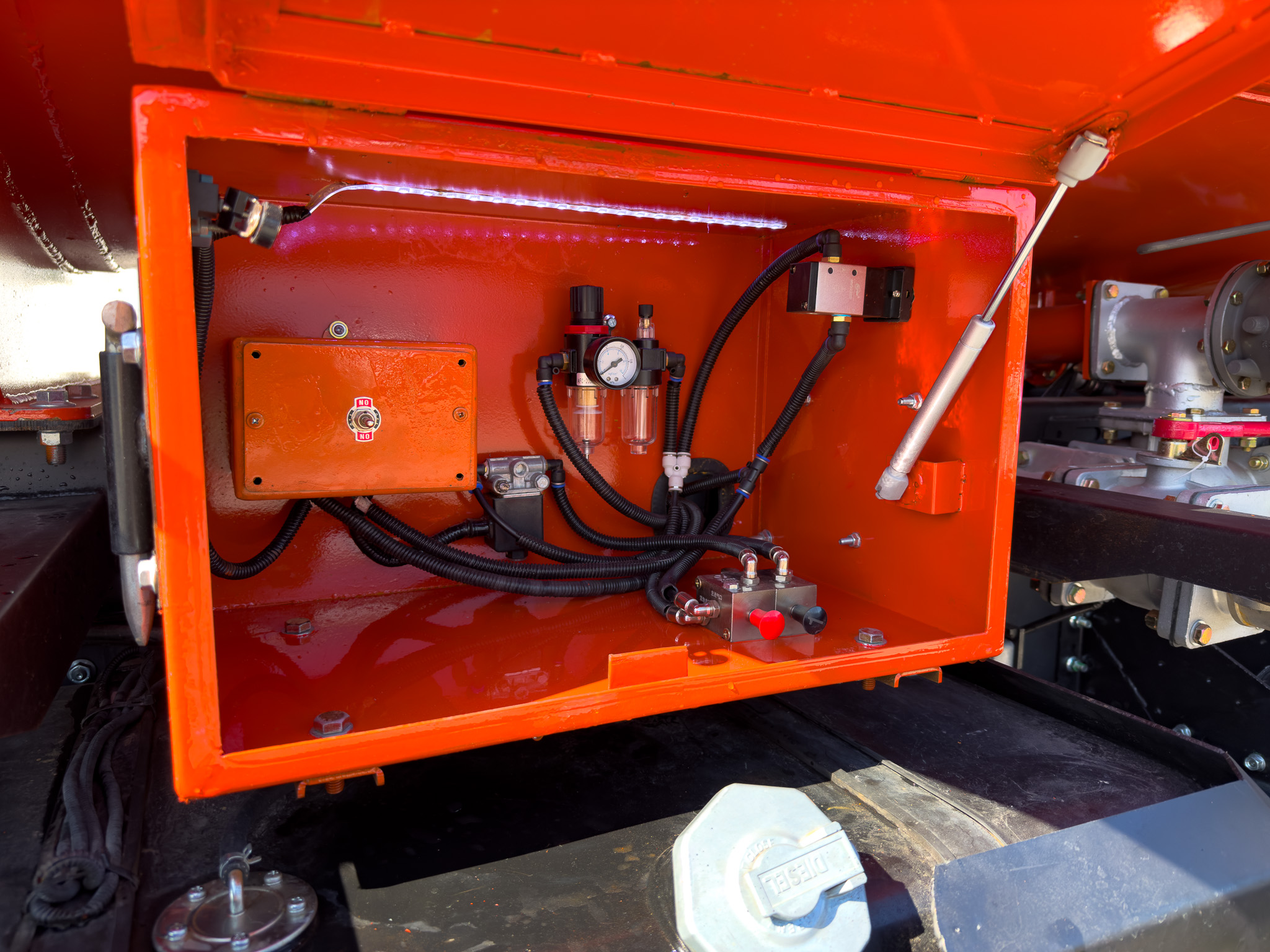

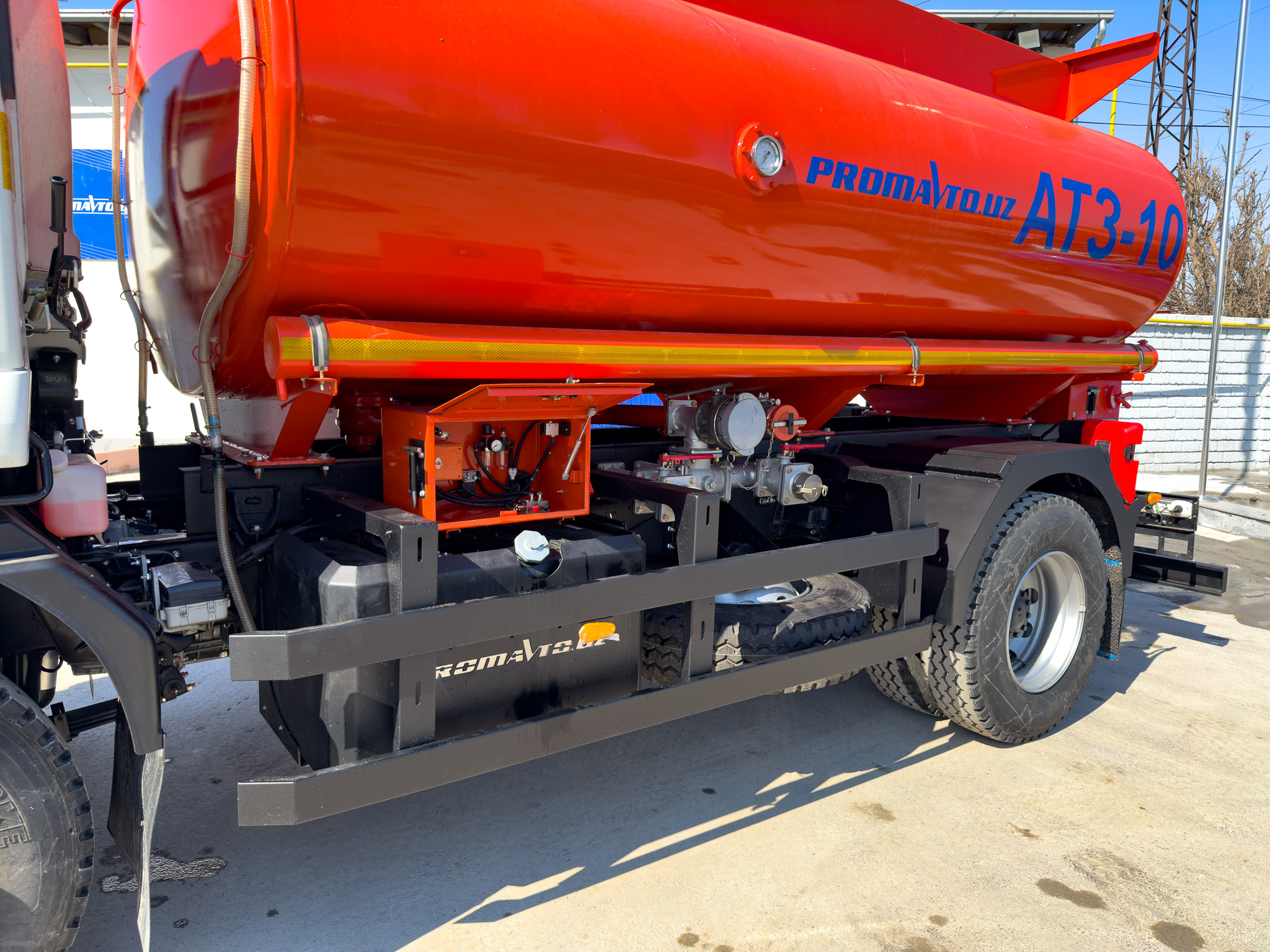

Отсек управления функциями автотопливозаправщика слева походу движения транспортного средства, тип управления: механический или электронный. Расположение приборов управления (счетчики, манометры, вакуумметр, указатель уровня, задвижки, вентили, фильтра очистки и тд): в наружном боковом ящике цистерны.

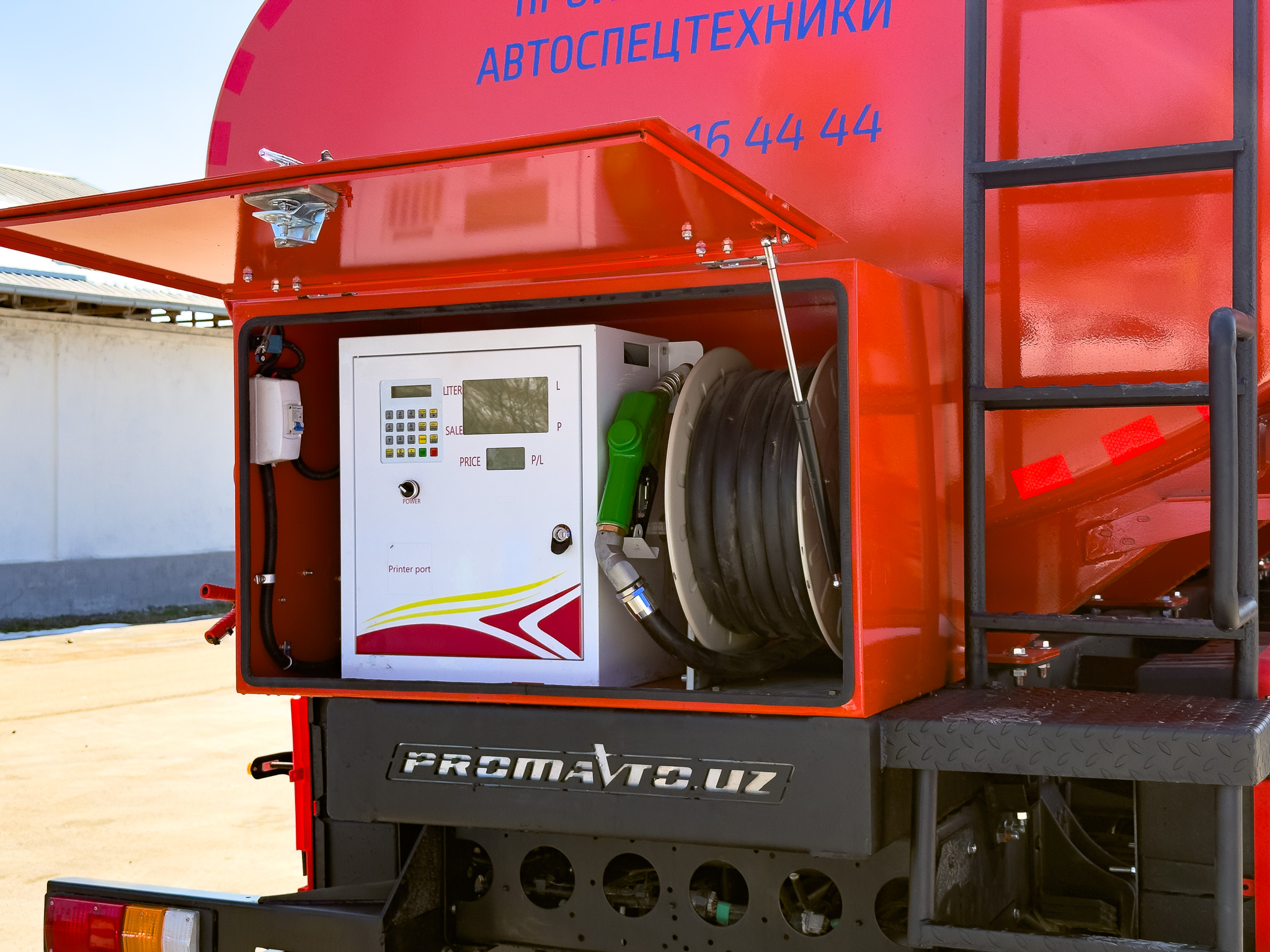

В комплектации топливораздаточного узла входит:

- Ящик измерительного устройства топливораздачи;

- Счетчик раздачи топлива;

- Топливный фильтр;

- Раздаточный пистолет с рукавом Ду=25, длина рукава – 10 м на специальной катушке (само сматывающаяся).

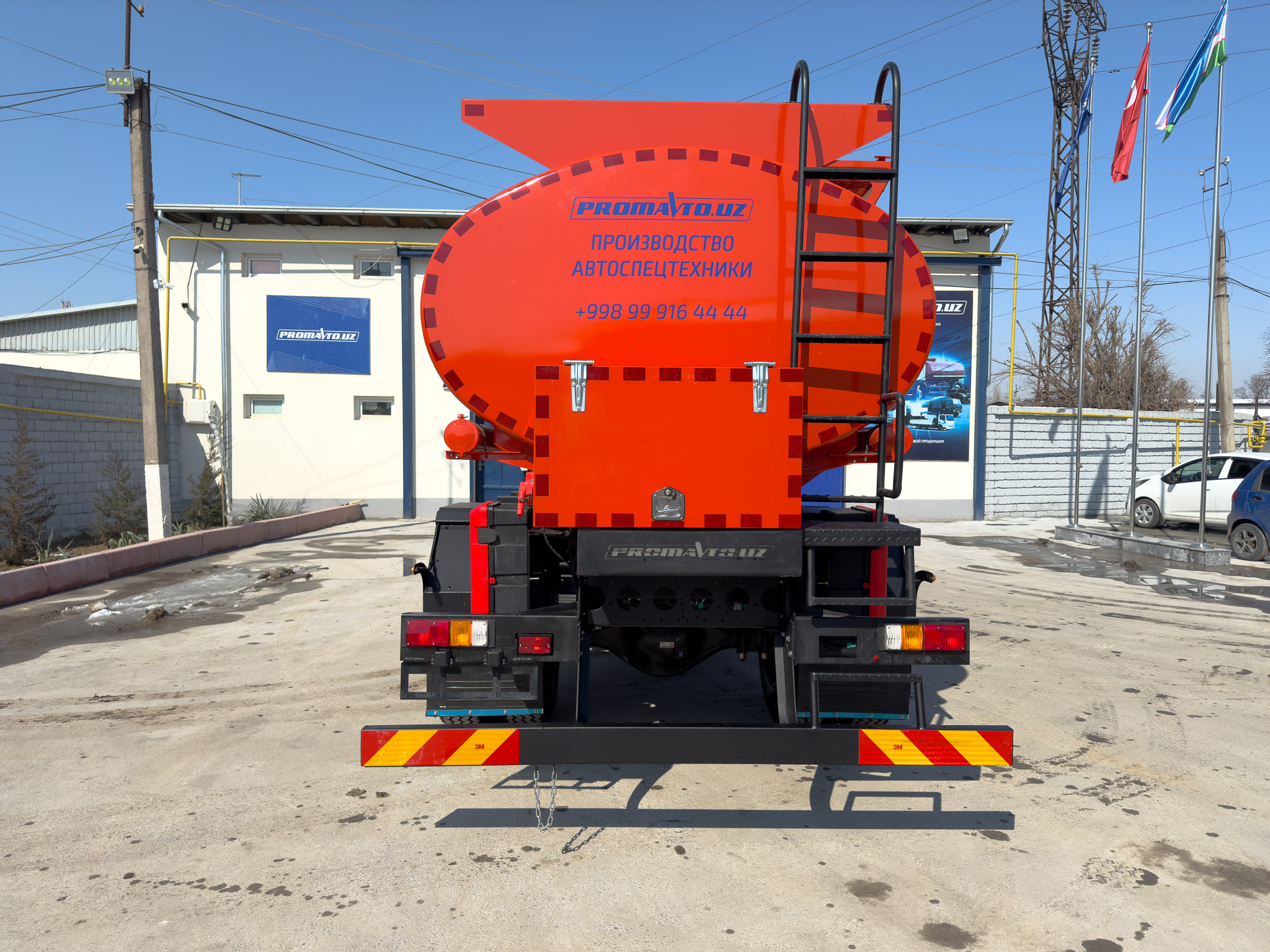

Лестница для поднятия на площадку установлена в боковой части или задней части цистерны.

В нижней части ёмкости приварены опоры. Опоры ёмкости крепятся болтами к двум опорным швеллерам (к подрамнику) через амортизирующие пластины. Опорные швеллеры (подрамник) крепятся болтами к лонжеронам рамы шасси автомобиля.

Для хранения ЗИП предусмотрен металлический ящик закрывающиеся на замок.

Для слива нефтепродуктов из цистерны самотеком организован слив, который состоит из патрубка , крана шарового.

Емкость цистерны: 10 м3.

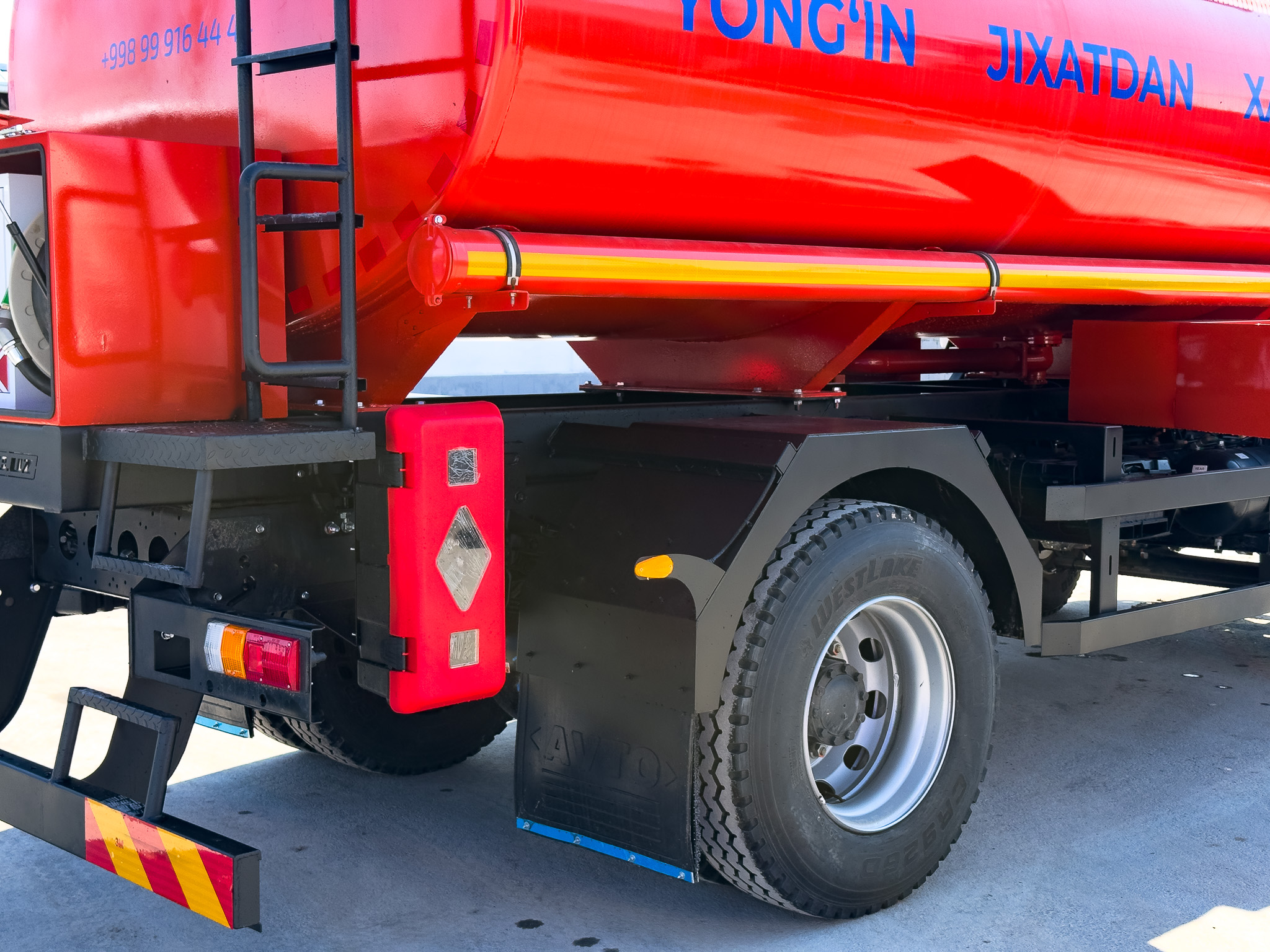

Заднее защитное устройство согласно Правил ЕЭК ООН № 58 0224.

Боковые защитные устройства согласно Правил ЕЭК ООН № 73-00.

Защита от разбрызгивания из-под колес согласно Параграфа 9, Приложения № 4 к Техническому регламенту UzTR.237-016:2017.

Расположение задних сигнальных огней обеспечено согласно Правил ЕЭК ООН № 48. В качестве задних сигнальных огней будут использованы штатные блоки от шасси ISUZU NQR90L-K. Боковые габаритные огни обеспечены согласно Правил ЕЭК ООН № 48.

Маркировка с улучшенными светоотражающими характеристиками согласно Правил ЕЭК.

Автомобиль предназначен для эксплуатации в условиях тропического сухого и умеренного климата, при температурах окружающего воздуха от плюс 50°С до минус 40°С и влажности воздуха до 90%.

На борту установлены 2 огнетушители не менее 5л. каждый и ёмкости для песка с массой не менее 25кг.

Автомобиль оборудован проблесковыми маячками желтого или оранжевого цвета.

Вместимость цистерны: 10м3.

Внутренний диаметр сливного патрубка, мм -75±25.

Внутренний диаметр горловины люка, мм - 500±20.

Тип насоса – Самовсасывающий вихревой насос.

Производительность насоса, м3/ч -60.

Давление, не менее МРа – 0,5±0,1

Привод насоса – от коробки отбора мощности (КОМ).

Тип привода – механический.

Производительность топливораздаточной системы, л/мин - 40.

Снаряженная масса ТС, не более кг – 9 300.

Масса комплекта надстройка с цистерной, насос и система трубопроводов, а также других частей, необходимых для оснащения шасси до готового вида продукции, не более, кг – 4000.

Габаритные размеры ТС, не более, мм

Длина – 7 020±200

Ширина – 2 500±100

Высота – 3 210±200

Цвет окраски надстройки

по согласованию с заказчиком

Перечень передаваемой с товаром документации

Руководства по эксплуатации (включает разделы по обслуживанию рабочих механизмов)

Место установки

На территории Поставщика

Гарантия на надстройку

12 месяцев

Страна происхождения

Республика Узбекистан

Завод-изготовитель

ООО «USASIA JOINT DISTRIBUTIONS»

Республика Узбекистан, г. Ташкент.

Продукция

Новый товар, изготавливается согласно нормативным документам и стандартам Республики Узбекистан.
