Назначения

Автомобиль предназначен для эксплуатации в условиях тропического сухого и умеренного климата, при температурах окружающего воздуха от плюс 50° С до минус 40° С и влажности воздуха до 90%. Вид климатического исполнения продукции - 01, условия хранения ОЖЗ по ГОСТ 15150.

Технические характеристики



Марка транспортного средства - «ISUZU»


Категория транспортного средства - «ISUZU» NQR90L-K


Категория - N2


Колёсная формула - 4 x 2 / задние


Тип (конструкция) кабины - цельнометаллическая, наклоняемая, двухдверная


Тип (конструкция) кузова / исполнение загрузочного пространства - металлическая сварная конструкция с гидравлическими механизмами (с задней загрузкой с

помощью манипулятора)


Количество мест для сидения в кабине

- водителя - 1

- экипажа - 2


Габаритные размеры автомобиля, мм

-длина - 7 640± 50

-ширина - 2 250 ±50

-высота - 2 800 ±50


База автомобиля, мм (колея, мм)

- передних колёс - 1 670 ±20

- задних колёс внешняя - 1 900 ±20

- задних колёс внутренняя - 1 390 ±20


Технически допустимая максимальная масса транспортного средства, кг - 9500


Технически допустимая максимальная масса, приходящаяся на каждую ось, кг:

- на переднюю ось - 3100

- на заднюю ось - 6400


Вместимость кузова, м3 - 8


Вместимость приемного бункера, m3 - 1


Масса кузова (масса надстройки, с проводами и емкостью с маслом), не более, кг - 3870


Масса загружаемых отходов, не более, кг 2660


Двигатель - «ISUZU 4HK1-TCN», четырёхтактный дизель

- количество и расположение цилиндров - 4 в ряд

- расположение двигателя - Переднее продольное

- степень сжатия - 17,5: 1

- рабочий объём, см3 - 5193

- максимальная мощность, кВт/ (об / мин) - 114/155 (2 600)

- максимальный крутящий момент, Н-м (об / мин) - 410 (1 600)

- уровень токсичности выбросов - Евро 4


Система смазки двигателя - картерная, комбинированная: под давлением от шестеренчатого насоса и разбрызгиванием


Рулевое управление - винт-шариковая гайка-рейка-сектор с гидроусилителем


Тормозная система

- рабочая - пневматическая, двухконтурная, тормозные механизмы барабанного типа

- запасная - один из контуров рабочей тормозной системы

- стояночная - привод на задние колеса

- вспомогательная - моторный тормоз-замедлитель


Наличие антиблокировочной системы тормозов (АБС)Электронная


Сцепление«ISUZU», однодисковое, сухое


Главная передача (марка, тип)«ISUZU», коническая шестерня со спиральными зубьями, гипоидная передача


Коробка передач (марка, тип) - «MYY6S»


число передач - 6


передаточные числа



I - 5,979

II - 3,434

III - 1,862

IV - 1,297

V - 1,000

VI - 0,759


Задний ход - 5,701


Подвеска (Передняя / Задняя) - листовые полуэллиптические рессоры. амортизаторы (гидравлические телескопические двойного действия)


Топливный бак (шт. / Литр) - 1/140


Расположение топливного бака - слева, сзади кабины водителя


Расположение горловины топливного бака слева


Система выпуска газов - Выпускной коллектор, трубопровод, глушитель, выпускная труба


Шины - BRIDGESTONE

- передние - одинарные

- задние - сдвоенные

- размер шин - 225/75R17.5

- индекс нагрузки - 128/126


Кузов - «Мусоровоз 8+1 м3» с задней загрузкой для шасси ISUZU NQR90L-К


Общая информация - Состоит из кузова и его надрамника, установленных на шасси грузового автомобиля, задней двери с механизмом уплотнения, разгрузочной /

выталкивающей пластины внутри кузова, подъемного устройства бункера, гидравлических и электрических компонентов и установки для уплотнения  мусора.


Вместимость (m3)8+1


Дно кузова - St-52 (S355JR) / 4mm.


Стенки кузова - St-52 / 4mm. Боковые стенки кузова гладкие, выпуклой формы без вертикали. профиль / ребра и траверсы на боковых стенках


Крыша кузова - St-52 (S355J2) / 3mm.


Стенки загрузочного бункера - Загрузочный бункер Hardox 400 / 5mm.


Работа выгрузочной плиты - Выталкивающая (прессующая) плита свободно передвигается с помощью гидроцилиндра внутри кузова по направляющим


Грузоподъемность, кг - 4 540


Тип загрузки груза - С задней загрузкой


Коэффициент уплотнения мусора - до 1:7


Вместимость загрузочного бункера - До 1 м3


Загрузочный механизм Механизм подъема контейнера в соответствии со стандартами EN  840


Грузоподъемность загрузочного механизма - Пригоден для подъема пластиковых и металлических контейнеров объемом 120, 240, 360, 400, 440, 660, 770, 800,

1100 л


Продолжительность рабочего цикла загрузочного механизма - Для поднятия – 25 секунд


Для опускания 27 секунд


Регулировка противодавления выталкивающей плиты - Имеется


Режим работыРучной


Максимальное давление в гидросистеме, не менее, Бар - 180




Гидронасос, тип - НШ – гидравлический насос
Уплотнение (в зависимости от исходной плотности мусора и влажности), не более, кг/м3 - 192

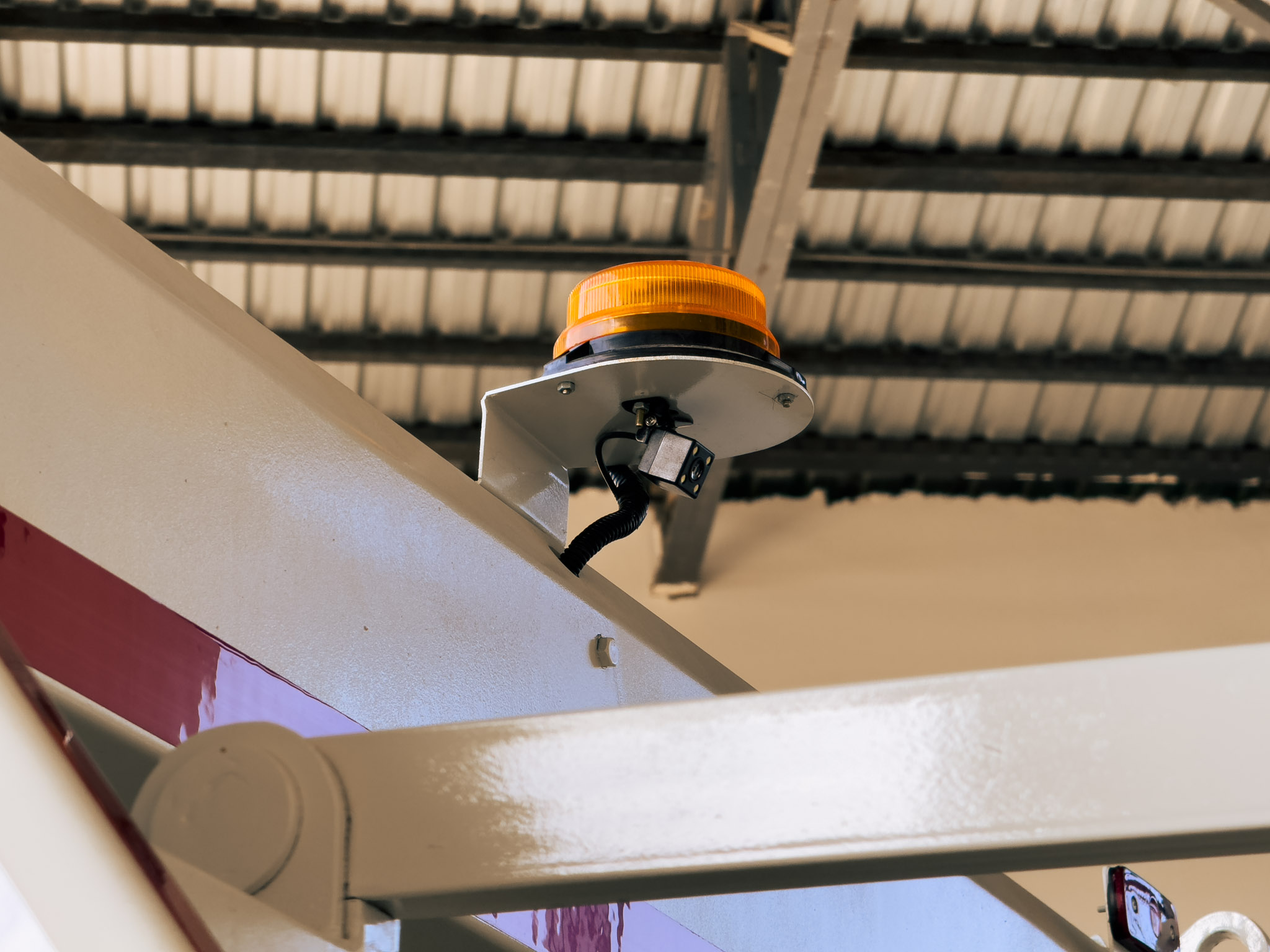

Светомаяк с защитой (оранжевый) - 1 шт.



Бак для сточных вод - Имеется


Наличие защитных спиралей для гидравлических шлангов Имеется


Поручни для операторов  - 2 ед.


Световые освещения рабочей зоны - Имеется


Замки -  Гидравлическая блокировка за счет реверсивного действия двух гидроцилиндров подъема крышки багажника.


Покрытие - С герметичным резиновым уплотнением специальной конструкции между задней дверью и кузовом


Реквизит безопасности - Задняя дверь снабжена предохранительными подпорками (ручными) между кузовом и задней дверью в целях безопасности во время технического обслуживания


Предохранительный клапан  - Оснащен предохранительным клапаном против падения на гидравлических линиях задней двери для предотвращения внезапных

падений


Эксплуатация и управление


Контроль - Все устройства для управления загрузкой, сжатием и подъемным устройством контейнера смонтированы на правой стороне задней

двери. Механический (ручной) с помощью ручного рычага (ов); Подъемное устройство контейнера (подъемное устройство бункера) приводится в действие /

управляется вручную с помощью ручного рычага.


Система гидравлики


Объём маслобака - Минимальная емкость 120 литров; Оборудован обратным фильтром, индикатором уровня масла и крышкой бака.


К.О.М - Контролируется внутри кабины, оригинальный P.T.O грузовика


Рабочее Давление (бар)Сред. 180 ± 10 бар


Цилиндр гидравлическийГидроцилиндр 9 единиц; Телескопический цилиндр с 2 надставками. Все гидроцилиндры являются цилиндрами двустороннего действия.

Размеры цилиндров рассчитаны на выполнение заданного времени цикла и степени уплотнения.


Гидравлический клапан - Имеется.


Гидравлический шланг Имеется


Гидронасос - Входит в комплект поставки.
